Este Dimmer es una versión beta, se esta probando.

El Dimmer sirve para cualquier carga inductiva o resistiva (para cargas inductivas habrá que compensar el desfasaje).
Básicamente el Dimmer recorta la señal de la linea de entrada, mientras más recorte menos potencia le llegará a la carga. En principio el sistema recibe un cruce por cero de la señal de entrada y espera el tiempo que se selecciona para encender la salida la misma se desactivará en el próximo cruce por cero. Se repetirá este proceso hasta que el dispositivo se apague.

Características:

• Apagado por pusado corto


• Subir/Bajar velocidad con pulsadores


• Modo timer 30,60,90,120 minutos


• Estado de bajo consumo cuando se apaga


• Encendido por cualquier pulsador


• Leds indicatorios


• Bajo costo de producción

Requerimientos

• Microcontrolador MC68HC908QT4


• R1 y R2 Resistencia 470 Ohms


• R3 y R4 Resistencia 330 Ohms


• R5, R9 y R10 Resistencia 100 kOhms


• R6 Resistencia 4.7 kOhms


• R7 y R8 Resistencia 10 kOhms


• R11 Resistencia 33 Ohms


• D1 Diodo Zener 5.1V


• D2 y D3 Diodos 1N4004


• OK1 Opto Triac MOC3021


• OK2 Opto Transistor 4N25


• 2 Pulsadores sin retención


• 2 Leds de colores distintos


• T1 Triac BT138


• B1 Puente de Diodos


• C1 Capacitor 0.1uF


• C2 Capacitor 470 uF


• C3 y C4 Capacitor 10 uF


• C5 Capacitor 1uF/400v


• C6 Capacitor 47uF

El firmware para grabar el micro se encuentra en este link
Archivo S19 (Segundo botón, Guardar Enlace Como)
Y Acá posteo el proyecto completo
Proyecto

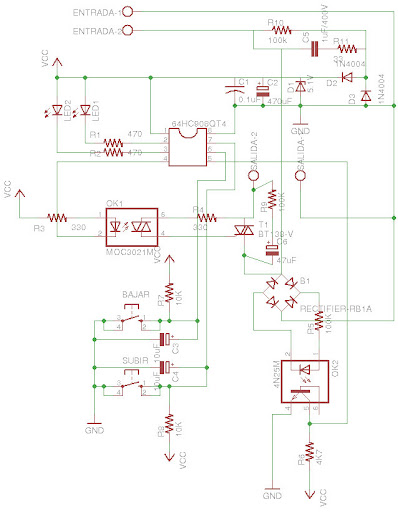

Diagrama esquematico

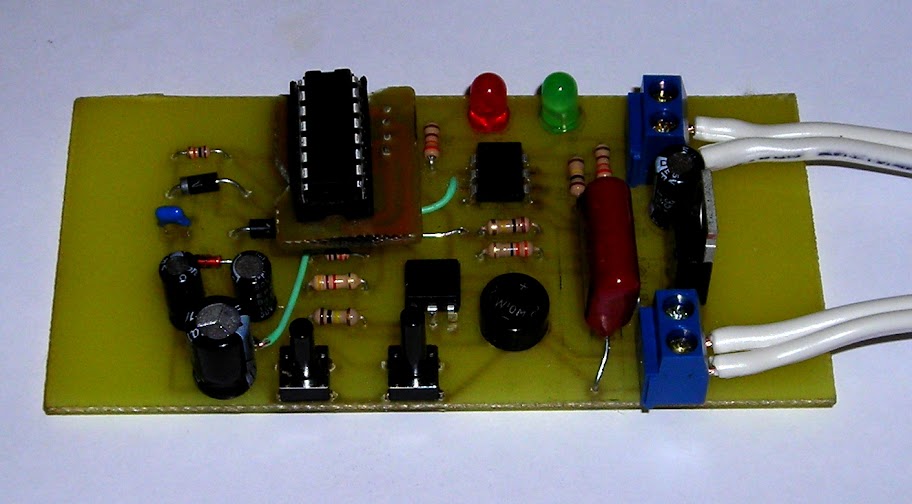

Placa terminada.
